Устройство защиты RS485 - TWIST-LG-RS485

Устройство защиты RS485 - TWIST-LG-RS485

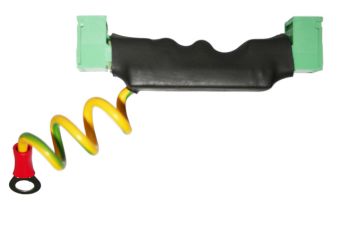

TWIST-LG-RS485

Назначение

Устройство защиты от наведенных импульсных напряжений (грозозащиты) TWIST LG-485 используется для защиты видеооборудования от высоковольтных импульсных перенапряжений в линии, вызванных электростатическими зарядами, грозовыми разрядами, сильными электромагнитными полями, высоковольтными импульсными наводками. Для правильной работы устройство требует обязательного сигнального заземления.

Монтаж и эксплуатация

Устройство подключается в разрыв линии передачи, рядом с защищаемым устройством. Направление подключения имеет значение и указано на корпусе прибора (Cable – к линии, Device – к защищаемому прибору). Для защиты канала источника (напр. камеры) и приемника (напр. видеосервера) видеосигнала требуется использования двух устройств грозозащиты. Клемма заземления требует обязательного подключения к контуру заземления. В противном случае защита оборудования не гарантируется.

Технические характеристики :

Вносимое сопротивление, не более: 7 Ом
Емкость входная, не более
40 пФ
Пороговое напряжение срабатывания защиты 6 В
Время срабатывания, не более
200 нс
Допустимый импульсный 10/1000 мкс ток разряда в линии
100 А
Диапазон рабочих температур
–40 ... + 50°С
Габаритные размеры 72 х 22 х 15 мм
Гарантийный срок
36 мс



TWIST-LG-RS485 инструкция
